Как быстро подобрать WB-LED под светодиодную ленту
Светодиодная лента кажется простой: взял 24 В, подключил к контроллеру и всё работает. Но на практике именно с LED часто начинаются ошибки: перегружают канал, не считают ток, забывают про падение напряжения, ставят слабый блок питания или пытаются повесить слишком длинную ленту на один выход.

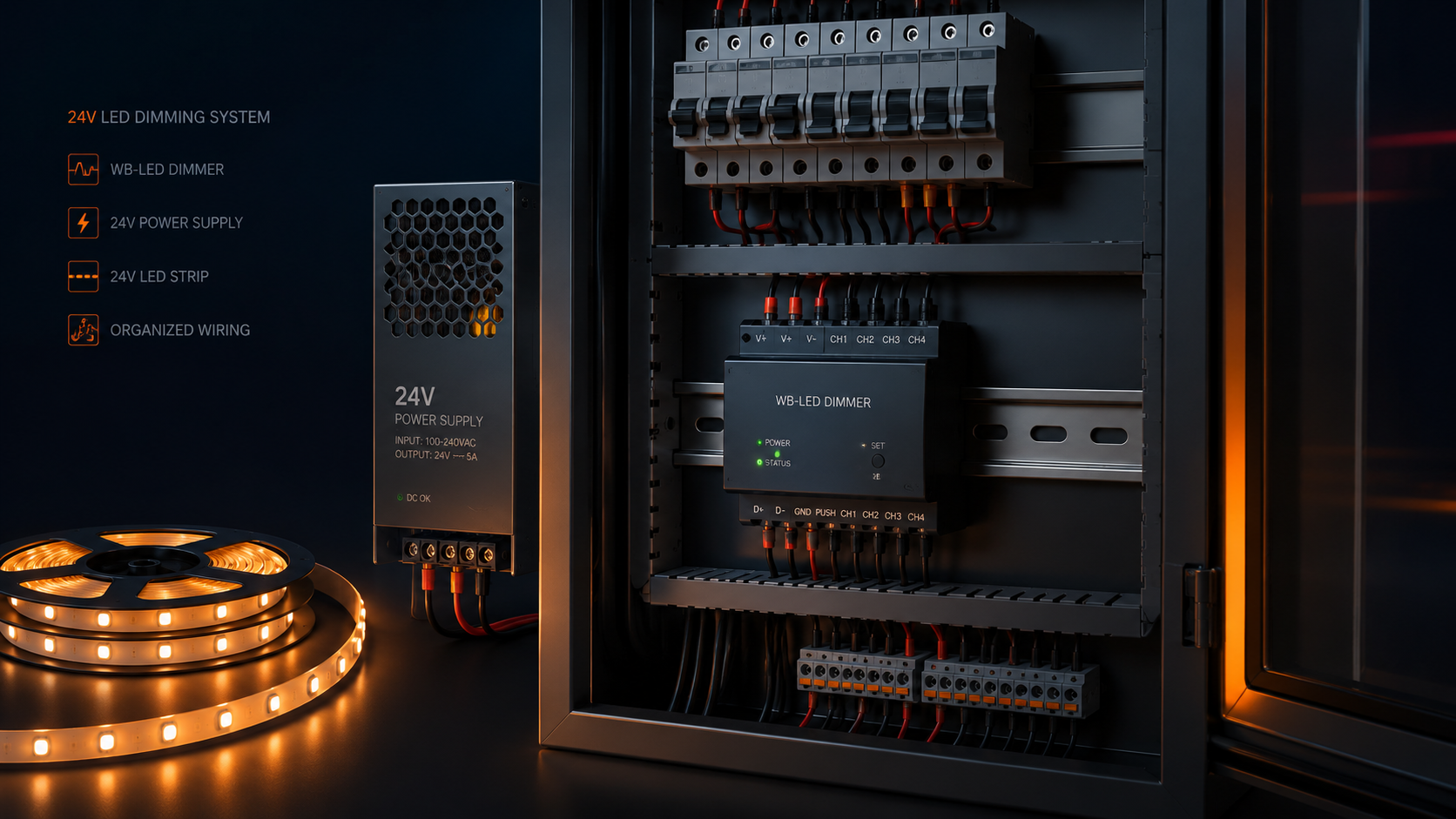

Если вы работаете с Wiren Board, один из самых удобных модулей для управления лентой - WB-LED. Но его нужно подбирать не “на глаз”, а по мощности, току и типу ленты.
Что нужно знать перед подбором
Перед расчётом нужно всего несколько данных:
- длина ленты;
- мощность ленты на метр;
- напряжение питания;
- тип ленты: W, CCT, RGB или RGBW;
- нужен ли запас по мощности;
- как далеко лента находится от блока питания и модуля.
Главная ошибка смотреть только на ватты. Для WB-LED важно понимать ток на канал. Например, одна и та же мощность для обычной W-ленты и RGBW-ленты будет распределяться по-разному.
Почему нельзя просто подключить всю ленту на один канал
У каждого канала есть допустимая нагрузка. Если её превысить, модуль будет работать на пределе или решение вообще станет неправильным. В итоге можно получить перегрев, нестабильную работу, просадку по яркости или необходимость переделывать подключение.
Также важно учитывать длину линии. Даже если по мощности всё подходит, на длинном кабеле может быть падение напряжения. Лента будет светить неравномерно: ближе к началу ярче, дальше тусклее.
Быстрый способ расчёта

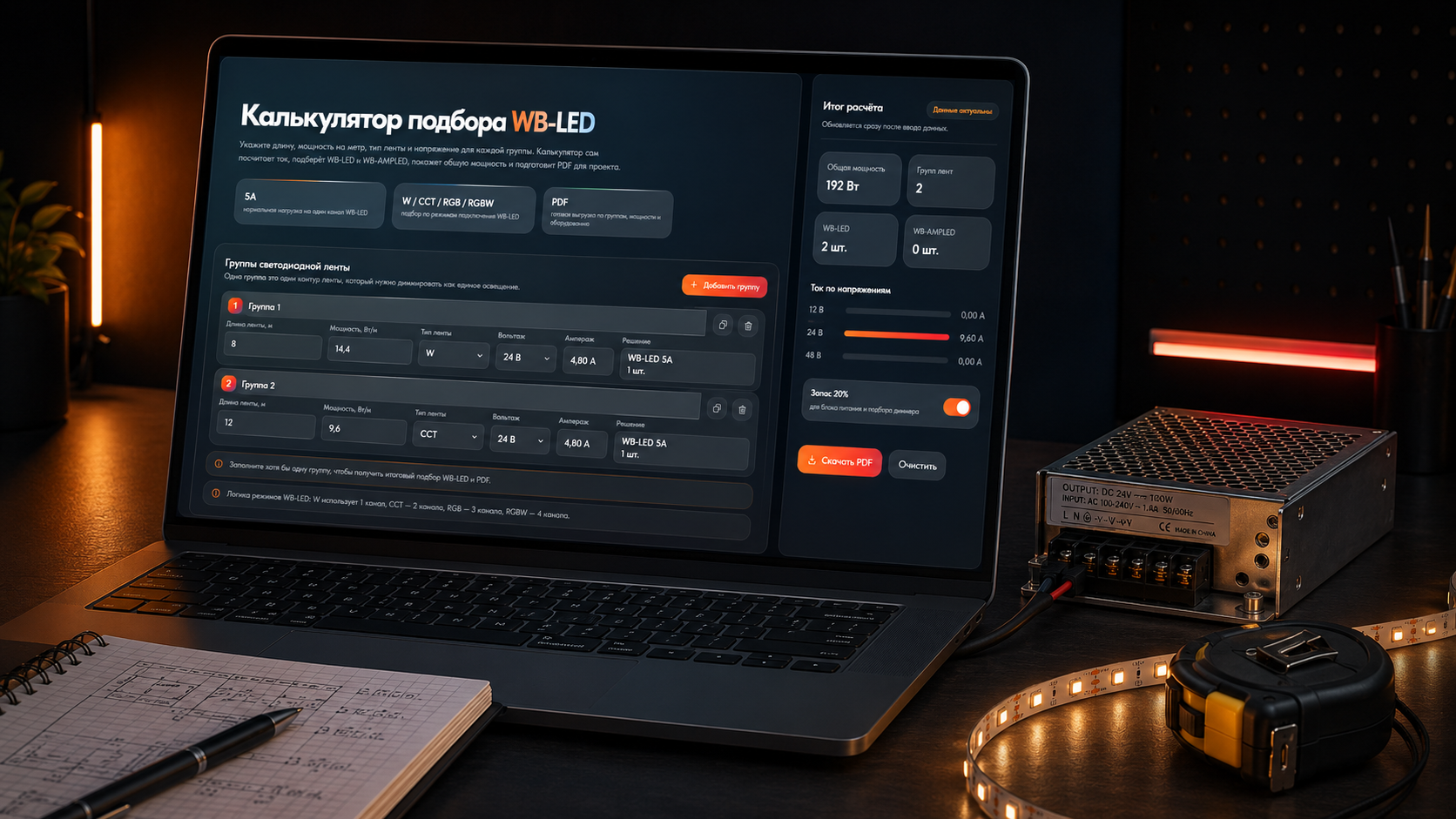

Чтобы не считать всё вручную, можно использовать калькулятор WB-LED на сайте AllVolt. Вы вводите параметры ленты, а калькулятор показывает ток, мощность и помогает понять, хватит ли одного канала, нужно ли объединять каналы или использовать усилитель.
Это удобно не только для проектирования, но и прямо на объекте, когда нужно быстро проверить решение перед закупкой или подключением.
Как я бы делал на практике
Сначала я считаю ленту по мощности и току, потом проверяю запас блока питания, дальше смотрю длину кабеля и падение напряжения. Если вижу, что нагрузка близко к пределу, лучше сразу разделить ленту на несколько каналов или заложить усилитель.
WB-LED отлично работает, когда его правильно считают до монтажа. Поэтому перед подключением лучше потратить пару минут на калькулятор, чем потом искать, почему лента светит криво или модуль работает на пределе.
На AllVolt уже есть калькулятор WB-LED, а в закрытых материалах для учеников будут появляться дополнительные таблицы и инструменты для расчёта щитов, питания и оборудования Wiren Board.
