Автор: Инженер-проектировщик систем Электроснабжения (ЭОМ)
Электрика в современной квартире - это уже давно не "лампочка и две розетки". Это сложная инженерная система, обеспечивающая безопасность техники, защиту людей и комфорт (сценарии освещения, мастер-кнопки). Перед нами проект от ALL VOLT, который наглядно демонстрирует, как должен выглядеть грамотный электромонтаж в 2025 году.
Давайте разберем проект слой за слоем.
Посмотреть можно полный проект здесь.
Давайте разберем проект слой за слоем.
Посмотреть можно полный проект здесь.

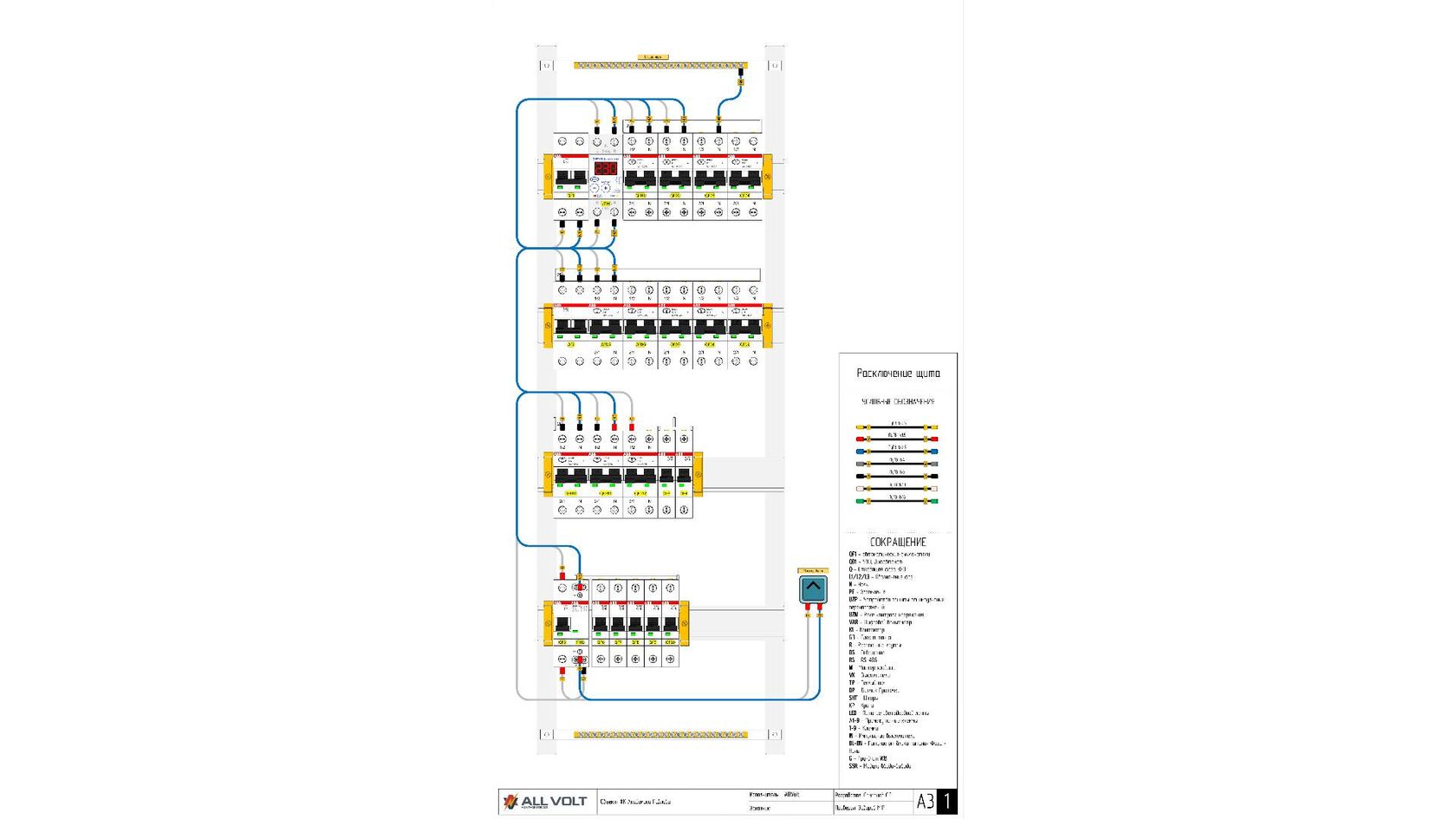

Часть 1. «Сердце» квартиры: Распределительный щит (Лист 2)
Визуальная схема и компоновка щита это первое, на что смотрит грамотный монтажник. Здесь мы видим классическую компоновку на базе оборудования ABB.
1. Ввод и Защита от перенапряжений
Щит начинается с вводного автомата ABB S202 C32 (32 Ампера). Сразу за ним стоит важнейший элемент - Реле напряжения УЗМ-50Ц (с цифровой индикацией).
2. Принцип Каждой линии - своя защита (Дифавтоматы)
Средняя рейка щита занята рядом устройств ABB DS201 (АВДТ - автоматические выключатели дифференциального тока).
3. Мастер-выключатель
На нижней рейке мы видим контактор ABB ESB16-20N (обозначение KM1).
Визуальная схема и компоновка щита это первое, на что смотрит грамотный монтажник. Здесь мы видим классическую компоновку на базе оборудования ABB.
1. Ввод и Защита от перенапряжений
Щит начинается с вводного автомата ABB S202 C32 (32 Ампера). Сразу за ним стоит важнейший элемент - Реле напряжения УЗМ-50Ц (с цифровой индикацией).
- Зачем это нужно: Это защита всей техники в квартире от скачков напряжения. Если напряжение выйдет за пределы (например, станет 270В или упадет до 160В), реле мгновенно обесточит квартиру, спасая холодильник, компьютер и плату котла. Наличие вольтметра на корпусе позволяет мониторить качество сети в реальном времени.
2. Принцип Каждой линии - своя защита (Дифавтоматы)
Средняя рейка щита занята рядом устройств ABB DS201 (АВДТ - автоматические выключатели дифференциального тока).
- Инженерное решение: Проектировщик отказался от экономии (когда ставят одно УЗО на 5 автоматов) в пользу надежности.
- QFD1 — QFD12: Каждая важная группа (вероятно, мокрые зоны, кухня, кондиционеры) защищена собственным дифавтоматом.
- Преимущество: Если у стиральной машины пробьет ТЭН на корпус, отключится только стиральная машина. Вся остальная квартира останется со светом. Это стандарт комфорт- и бизнес-класса.
3. Мастер-выключатель
На нижней рейке мы видим контактор ABB ESB16-20N (обозначение KM1).
- Функция: Это реализация функции "Мастер-выключатель" (или "Отпуск").
- Как это работает: У выхода из квартиры ставится одна клавиша. При нажатии она подает сигнал на этот контактор, и он разом отключает все неприоритетные линии (весь свет, лишние розетки), оставляя работать только холодильник, Wi-Fi и защиту от протечек.
- Почему это круто: Вы не бегаете по квартире, вспоминая, выключили ли утюг. Вы нажали одну кнопку и ушли.

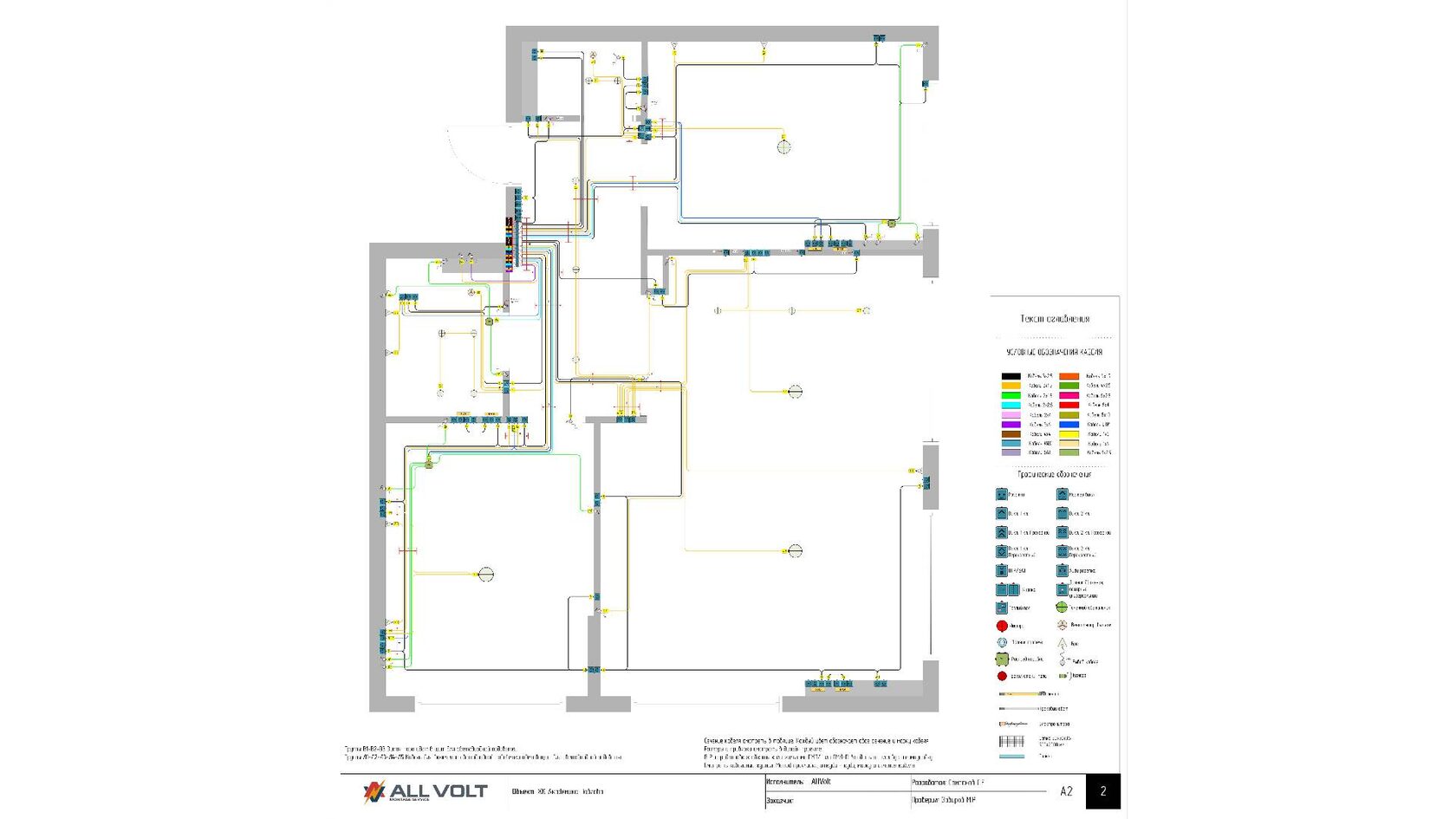

Часть 2. "Кровеносная система": План кабельных трасс (Лист 3)
План прокладки кабелей выполнен чисто, с соблюдением норм ПУЭ (Правила устройства электроустановок).
1. Цветовая дифференциация
Проектировщик использует цветовую кодировку трасс, что исключает ошибки при монтаже:
2. Геометрия трасс
Все линии проложены строго перпендикулярно и параллельно стенам (под 90 градусов). Никаких диагоналей «для экономии кабеля».
3. Детализация узлов
На плане отмечены не только розетки, но и:
План прокладки кабелей выполнен чисто, с соблюдением норм ПУЭ (Правила устройства электроустановок).
1. Цветовая дифференциация
Проектировщик использует цветовую кодировку трасс, что исключает ошибки при монтаже:
- Черный/Красный: Силовые линии 3х2.5 мм² (для розеток).
- Желтый/Оранжевый: Линии освещения 3х1.5 мм².
- Синий/Зеленый: Слаботочные системы (интернет UTP, ТВ, датчики).
- Легенда: Справа есть четкая легенда («Условные обозначения кабеля»), где каждому цвету соответствует конкретная марка (например, ПуГВ или ВВГнг-LS).
2. Геометрия трасс
Все линии проложены строго перпендикулярно и параллельно стенам (под 90 градусов). Никаких диагоналей «для экономии кабеля».
- Зачем: Когда через 5 лет вы захотите повесить картину, вы будете точно знать, что кабель идет вертикально от розетки или горизонтально на определенной высоте, и не пробьете его сверлом.
3. Детализация узлов
На плане отмечены не только розетки, но и:
- Места для трансформаторов LED-лент: Указаны конкретные точки, где будут спрятаны блоки питания (обычно это лючки или места за мебелью), чтобы к ним был доступ.
- Слаботочка: Видны выводы под HDMI, Интернет (UTP)
Часть 3. Почему MS Visio - это профессиональный инструмент?
Многие привыкли считать, что инженерные проекты делаются только в AutoCAD или Revit. Однако данный проект доказывает обратное. Сделанный (судя по стилистике и запросу) в Microsoft Visio, он имеет ряд преимуществ для частного домостроения.
1. Визуальная ясность и читаемость
AutoCAD часто перегружен техническими слоями, сложен для восприятия заказчиком. Visio позволяет создавать схемы, которые понятны интуитивно.
2. Гибкость и скорость
В Visio используются "умные фигуры". Инженер создает базу компонентов (автомат ABB, реле УЗМ, клеммник Wago)и т.д.
3. Интеграция данных
Visio - это не просто рисовалка. К каждой фигуре (например, автомату) можно привязать данные (артикул, номинал, цену). Это позволяет автоматически генерировать спецификацию для закупки материалов, просто выгрузив отчет в Excel.
4. Эстетика презентации

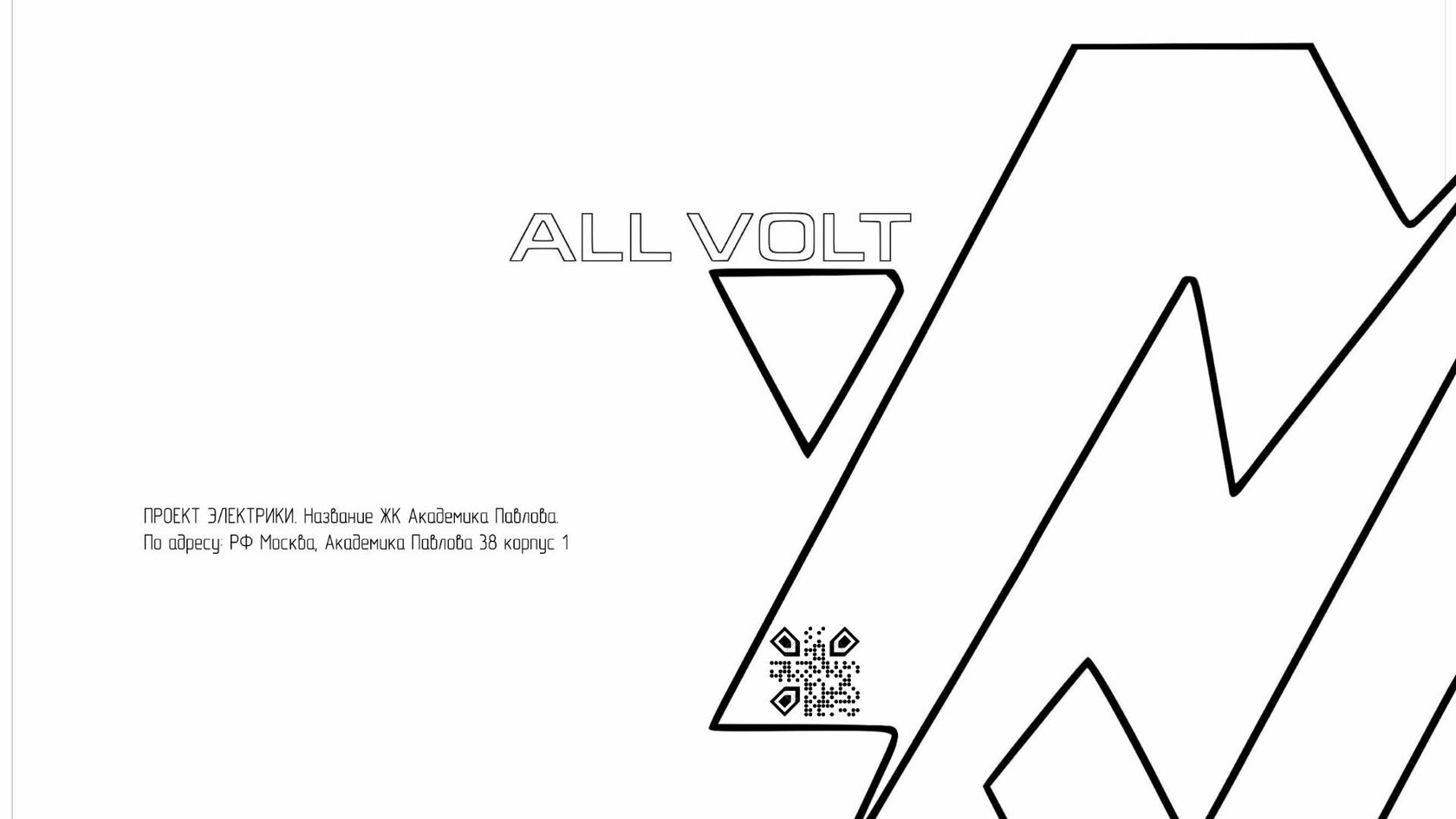

Для частного клиента (владельца квартиры) важна красота подачи. Visio позволяет легко работать с цветом, заливками и шрифтами, создавая документ, который приятно держать в руках. Обложка проекта (Лист 1) с QR-кодом и стильным логотипом - отличное тому подтверждение.
Многие привыкли считать, что инженерные проекты делаются только в AutoCAD или Revit. Однако данный проект доказывает обратное. Сделанный (судя по стилистике и запросу) в Microsoft Visio, он имеет ряд преимуществ для частного домостроения.
1. Визуальная ясность и читаемость
AutoCAD часто перегружен техническими слоями, сложен для восприятия заказчиком. Visio позволяет создавать схемы, которые понятны интуитивно.
- На примере: Посмотрите на схему щита (Лист 2). Она выглядит как инструкция по сборке конструктора LEGO. Любой электрик соберет этот щит без ошибок, потому что видит реальные фасады устройств, а не сухие условные обозначения ГОСТ.
2. Гибкость и скорость
В Visio используются "умные фигуры". Инженер создает базу компонентов (автомат ABB, реле УЗМ, клеммник Wago)и т.д.
- Перетаскивая фигуру на лист, она уже имеет правильные размеры, точки подключения и атрибуты. Это ускоряет проектирование квартирных щитов в 2-3 раза по сравнению с черчением линий в CAD.
3. Интеграция данных
Visio - это не просто рисовалка. К каждой фигуре (например, автомату) можно привязать данные (артикул, номинал, цену). Это позволяет автоматически генерировать спецификацию для закупки материалов, просто выгрузив отчет в Excel.
4. Эстетика презентации
Для частного клиента (владельца квартиры) важна красота подачи. Visio позволяет легко работать с цветом, заливками и шрифтами, создавая документ, который приятно держать в руках. Обложка проекта (Лист 1) с QR-кодом и стильным логотипом - отличное тому подтверждение.
Резюме инженера
Представленный проект ALL VOLT для ЖК Академика Павлова - это пример "здорового перфекционизма".
Этот проект гарантирует, что жильцы не столкнутся с выбитыми автоматами при включении чайника и будут спать спокойно, зная, что их проводка выполнена безопасно.
Представленный проект ALL VOLT для ЖК Академика Павлова - это пример "здорового перфекционизма".
- По щиту: Обеспечена полная селективность защиты (АВДТ), есть защита от скачков напряжения (УЗМ) и элементы комфорта (Мастер-кнопка).
- По плану: Четкое зонирование, грамотная трассировка.
- По инструменту: Использование MS Visio позволило создать продукт, который понятен и монтажнику, и заказчику, при этом сохраняя высокую техническую точность.
Этот проект гарантирует, что жильцы не столкнутся с выбитыми автоматами при включении чайника и будут спать спокойно, зная, что их проводка выполнена безопасно.
