С чего начать изучение Wiren Board
Умный дом на базе Wiren Board может показаться сложным. Контроллер, модули, шина RS-485, правила автоматизации, MQTT, различные интерфейсы и десятки настроек.
Если пытаться изучить всё сразу, очень быстро появляется каша в голове. Поэтому начинать нужно не с программирования и не с покупки большого количества оборудования. Сначала важно понять общую логику системы.
Сначала разберитесь, из чего состоит система
В обычной электрике выключатель напрямую управляет светильником. Нажали клавишу, контакт замкнулся, свет включился.
В умном доме всё работает немного иначе.
Выключатель может передавать команду контроллеру. Контроллер обрабатывает эту команду и решает, что нужно сделать:
- включить одну группу света;
- выключить весь этаж;
- изменить яркость подсветки;
- закрыть шторы;
- запустить сценарий;
- отправить уведомление.

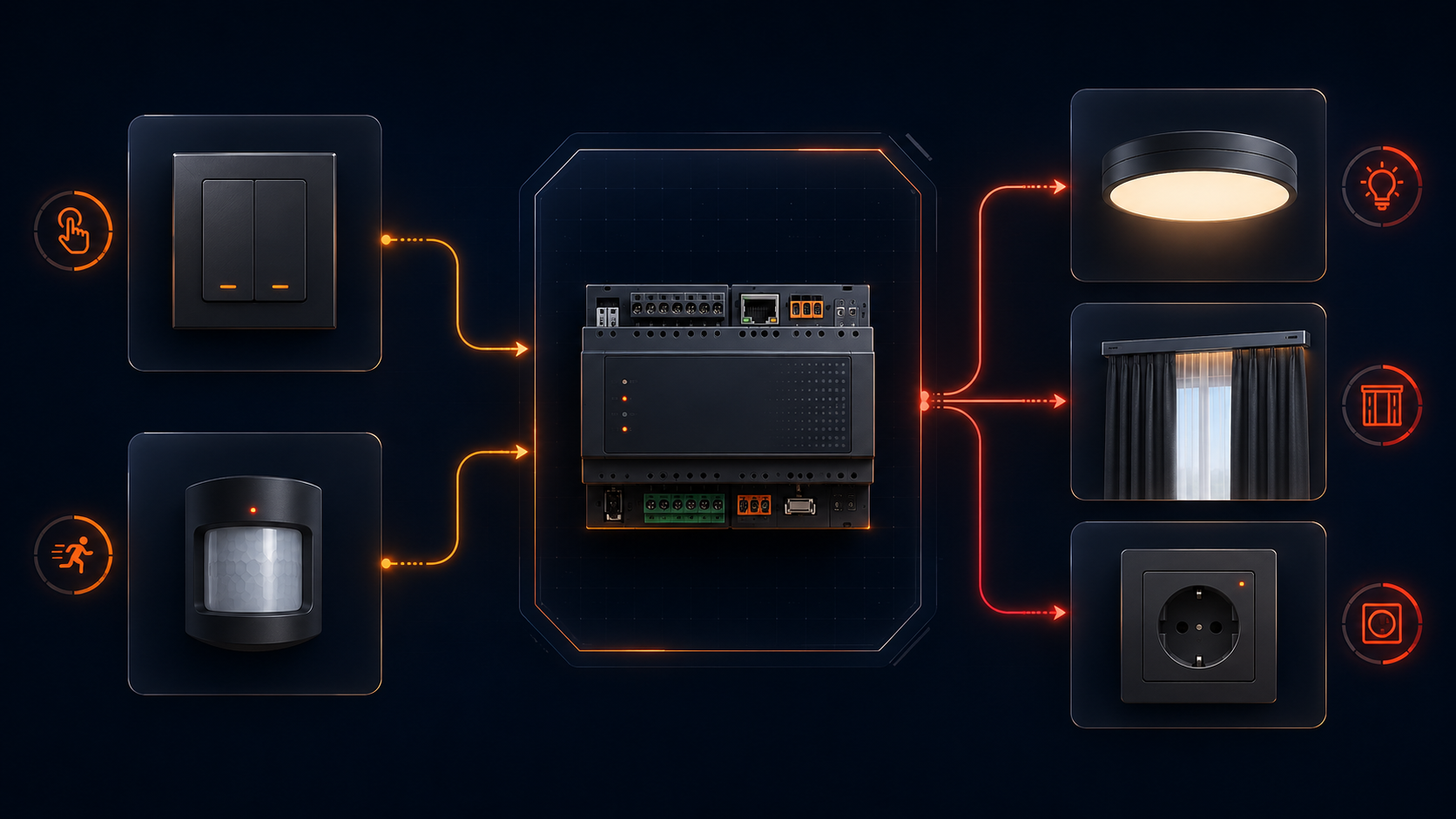

Главная задача новичка заключается в том, чтобы понять путь команды от выключателя или датчика до исполнительного устройства.
Не нужно сразу разбираться во всех протоколах. Для начала достаточно понять три основных элемента:
Не нужно сразу разбираться во всех протоколах. Для начала достаточно понять три основных элемента:
- Контроллер управляет системой.
- Модули подключают освещение, розетки, шторы и другое оборудование.
- Датчики и выключатели передают информацию или команды.
Начинайте с небольшого учебного стенда
Одна из главных ошибок новичка заключается в покупке большого количества оборудования.
На столе появляется контроллер, несколько релейных модулей, модуль светодиодных лент, датчики, блоки питания и дополнительные устройства. В итоге непонятно, за что браться первым.

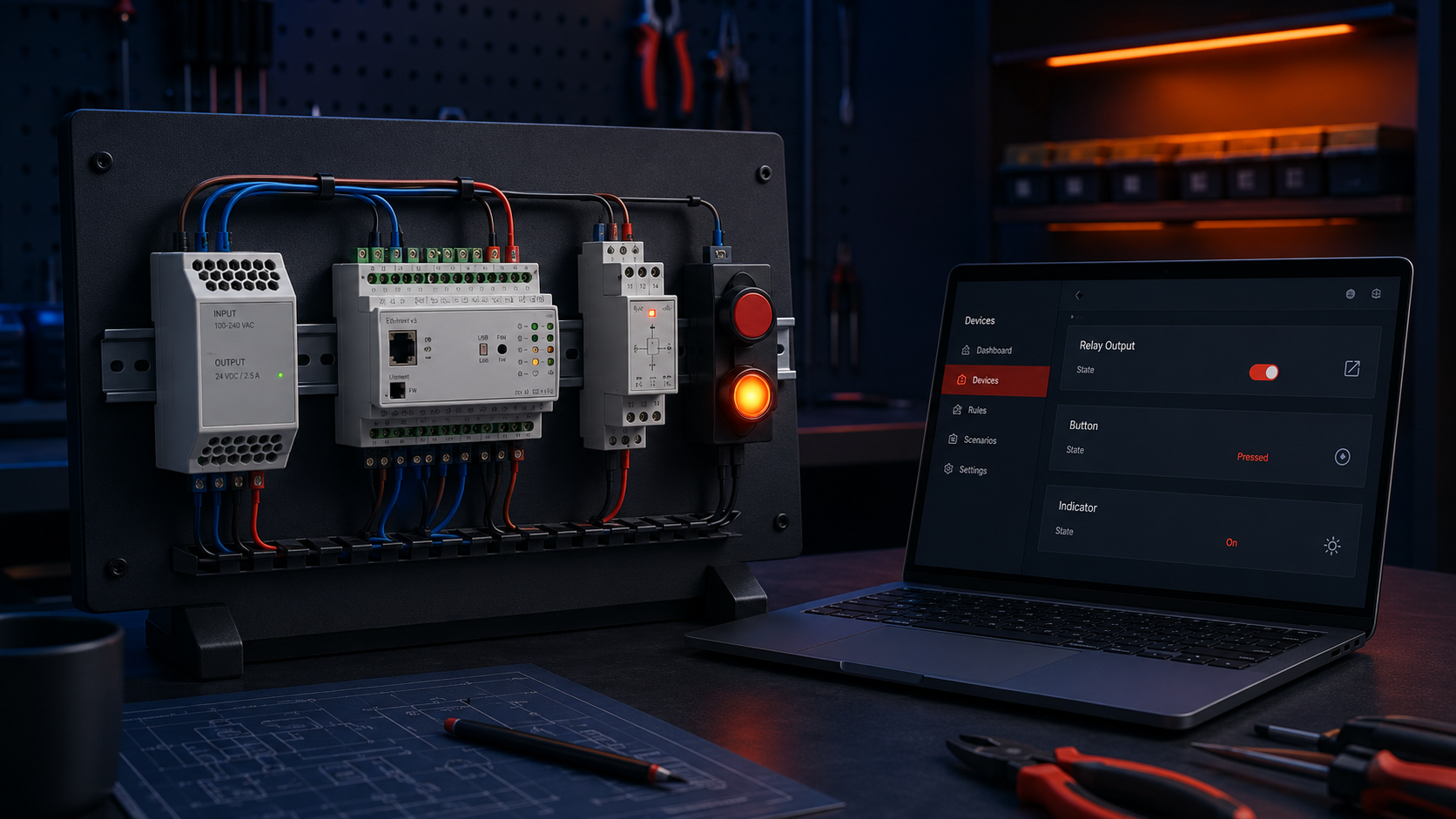

Для начала достаточно небольшого стенда:
- контроллер Wiren Board;
- блок питания 24 В;
- один релейный модуль;
- выключатель или обычная кнопка;
- небольшая нагрузка для проверки.
На таком стенде можно спокойно разобраться, как добавить модуль, изменить его настройки, создать простое правило и проверить работу системы.
Первое упражнение может выглядеть так:
Первое упражнение может выглядеть так:
- Подключить модуль к контроллеру.
- Найти его в интерфейсе Wiren Board.
- Подключить кнопку.
- Создать управление одним выходом.
- Проверить включение и выключение нагрузки.
Когда эта простая цепочка станет понятной, можно переходить к датчикам, диммированию, шторам и сценариям.
Изучайте оборудование последовательно
Не стоит прыгать между разными темами. Лучше двигаться от простого к сложному.
Удобная последовательность изучения:
- Контроллер и его интерфейс.
- Подключение модулей по RS-485.
- Настройка входов и выходов.
- Простые правила автоматизации.
- Работа с датчиками.
- Управление освещением и шторами.
- Создание сценариев.
- Интеграция со SprutHub и голосовыми помощниками.
После каждого шага желательно выполнить небольшое практическое задание. Просто посмотреть видео недостаточно. Нужно самостоятельно подключить устройство, изменить настройки и проверить результат.
Не начинайте с программирования
Многие думают, что для работы с Wiren Board сначала нужно научиться писать код.
На начальном этапе это не требуется.
Большую часть базовых задач можно выполнить через интерфейс контроллера и готовые настройки. Программирование понадобится позже, когда появятся сложные условия, нестандартные алгоритмы или интеграции.
Сначала нужно научиться:
- правильно подключать оборудование;
- понимать назначение входов и выходов;
- находить устройства;
- менять параметры модулей;
- создавать простую логику;
- проверять работу системы.
Только после этого имеет смысл переходить к более сложным инструментам.
Учитесь искать причину неисправности
В умном доме важно не только собрать систему, но и понимать, почему она не работает.
Например, светильник не включается. Причина может быть в нескольких местах:
- на модуль не приходит питание;
- неправильно подключена шина RS-485;
- контроллер не видит устройство;
- вход настроен не в том режиме;
- правило автоматизации создано с ошибкой;
- выбран неправильный выход;
- неисправна сама нагрузка.
Поэтому каждую систему нужно проверять поэтапно. Сначала питание, затем связь, потом настройки и только после этого логику.
Такой подход пригодится не только на учебном стенде, но и на реальном объекте.
Когда самостоятельного изучения становится недостаточно
Информации по Wiren Board много, но она разбросана по документации, форумам, видео и отдельным статьям.
Можно изучать всё самостоятельно, но часто новичок не понимает:
- какие темы действительно нужны для начала;
- в какой последовательности их проходить;
- какое оборудование купить для практики;
- как правильно собрать учебный стенд;
- почему созданное правило не работает;
- как перенести знания на реальный объект.
В курсе AllVolt по Wiren Board материал собран последовательно, от знакомства с оборудованием до настройки модулей, сценариев и интеграции со SprutHub.
С чего начать уже сегодня
Не пытайтесь сразу собрать полноценный умный дом.
Возьмите одну простую задачу. Например, управление светом от кнопки. Разберитесь, как подключается модуль, где настраивается вход и каким образом команда передаётся на выход.
После этого добавьте вторую кнопку, датчик движения или сценарий выключения всего света.
Так шаг за шагом сложная система превращается в понятный набор элементов, каждый из которых выполняет свою задачу.
Главное в изучении Wiren Board не скорость, а правильная последовательность и постоянная практика.
