Почему умный дом нельзя собирать как обычную электрику
На первый взгляд умный дом мало отличается от обычной электрики. Есть щит, кабели, выключатели, светильники и розетки.
Но внутри это совершенно другая система.
В обычной электрике основная задача заключается в том, чтобы безопасно подать питание на нагрузку. В умном доме дополнительно появляются датчики, управляющие сигналы, сценарии, контроллеры, линии связи и программная логика.
Если собирать такую систему по принципам обычной электрики, проблемы могут появиться ещё до запуска объекта.

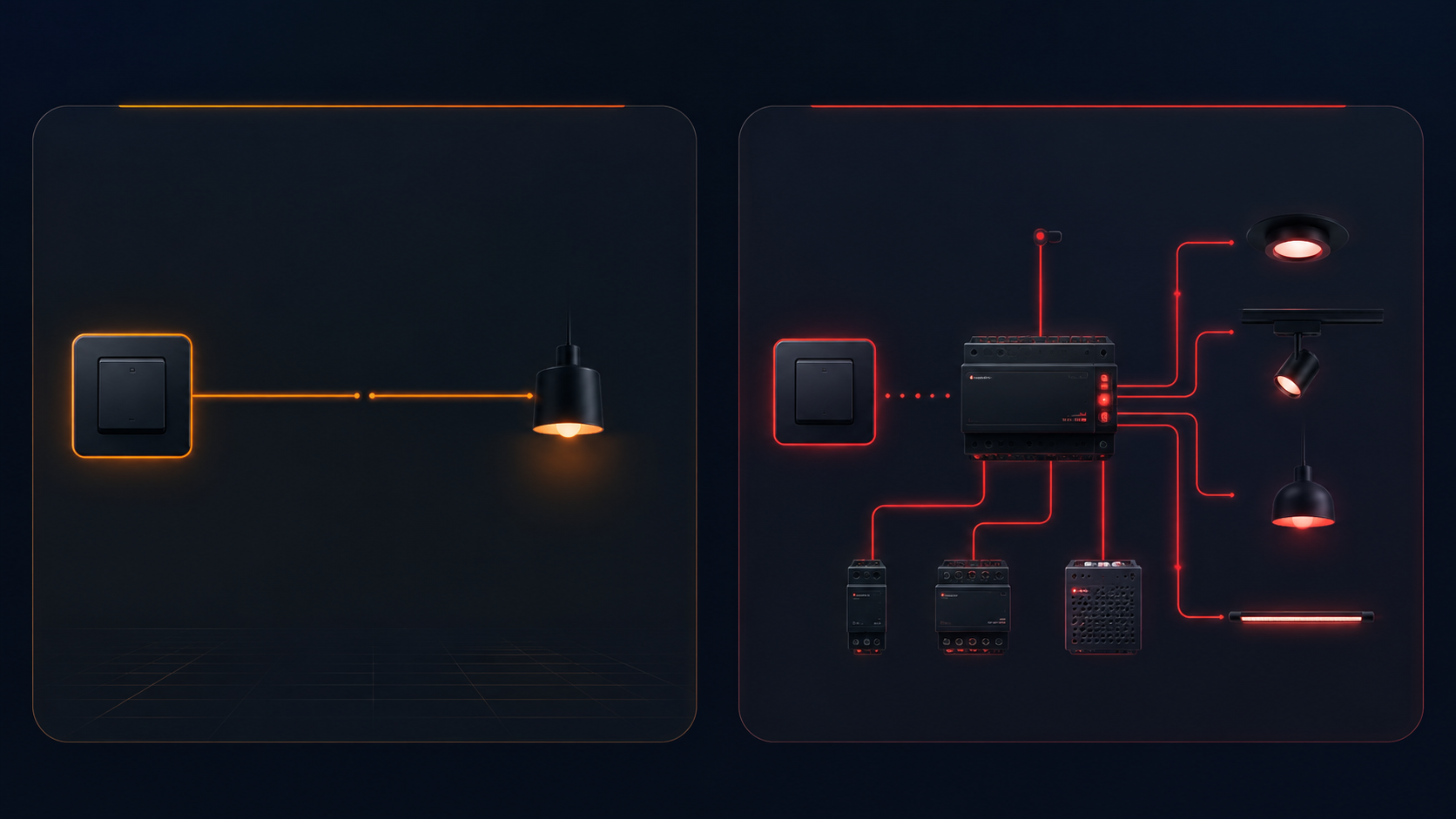

Выключатель больше не управляет светом напрямую
В обычной схеме фазный провод приходит на выключатель, а затем уходит к светильнику.
В умном доме выключатель часто работает как устройство управления. Он не подаёт питание на светильник, а передаёт команду контроллеру или модулю.
Это позволяет одной клавишей выполнять разные действия:
- короткое нажатие включает свет;
- повторное нажатие выключает свет;
- удержание меняет яркость;
- двойное нажатие запускает сценарий;
- длительное нажатие выключает весь свет в доме.
Если заранее не понимать эту логику, можно неправильно проложить кабели и обнаружить проблему уже после отделки.
Без проекта собрать нормальную систему сложно
В обычной квартире электрик иногда может выполнить монтаж по плану расстановки розеток и освещения.
Для умного дома этого недостаточно.
До начала монтажа нужно определить:
- какие нагрузки будут управляться;
- где будут находиться модули;
- какие кабели идут к выключателям;
- где проходят линии RS-485;
- как подключаются датчики;
- сколько потребуется блоков питания;
- какие функции должны работать без контроллера;
- что произойдёт при отключении связи или питания.
Без проекта монтажник начинает принимать решения прямо на объекте. В одном месте не хватает жил, в другом забыли кабель к датчику, а возле щита не предусмотрели достаточно места для оборудования.
Исправлять такие ошибки после штукатурки и чистовой отделки сложно и дорого.
Силовые и слаботочные линии нужно разделять
В умном доме рядом работают разные системы:
- питание 230 В;
- питание 24 В;
- шина RS-485;
- Ethernet;
- DALI;
- линии датчиков;
- кабели выключателей;
- видеонаблюдение и интернет.
Нельзя прокладывать и подключать всё как один тип кабеля.
Силовые линии могут создавать помехи. Ошибка в коммутации способна подать высокое напряжение на слаботочное оборудование. Неправильное расположение кабелей усложняет обслуживание и поиск неисправностей.
Внутри щита силовая и слаботочная части также должны быть логично разделены.
Это касается не только безопасности. Аккуратное разделение помогает быстрее находить нужную линию, проверять сигналы и заменять оборудование.
Нужно учитывать работу системы при неисправности
Обычный свет должен оставаться понятным пользователю даже при проблемах с автоматизацией.
Поэтому при проектировании нужно заранее продумать:
- что произойдёт при перезагрузке контроллера;
- можно ли включить основной свет без сценариев;
- сохранят ли модули своё состояние;
- будет ли работать отопление при отсутствии интернета;
- как вручную открыть шторы;
- какие функции должны работать локально.
Хороший умный дом не зависит от постоянного подключения к облаку. Основные функции должны продолжать работать внутри дома.

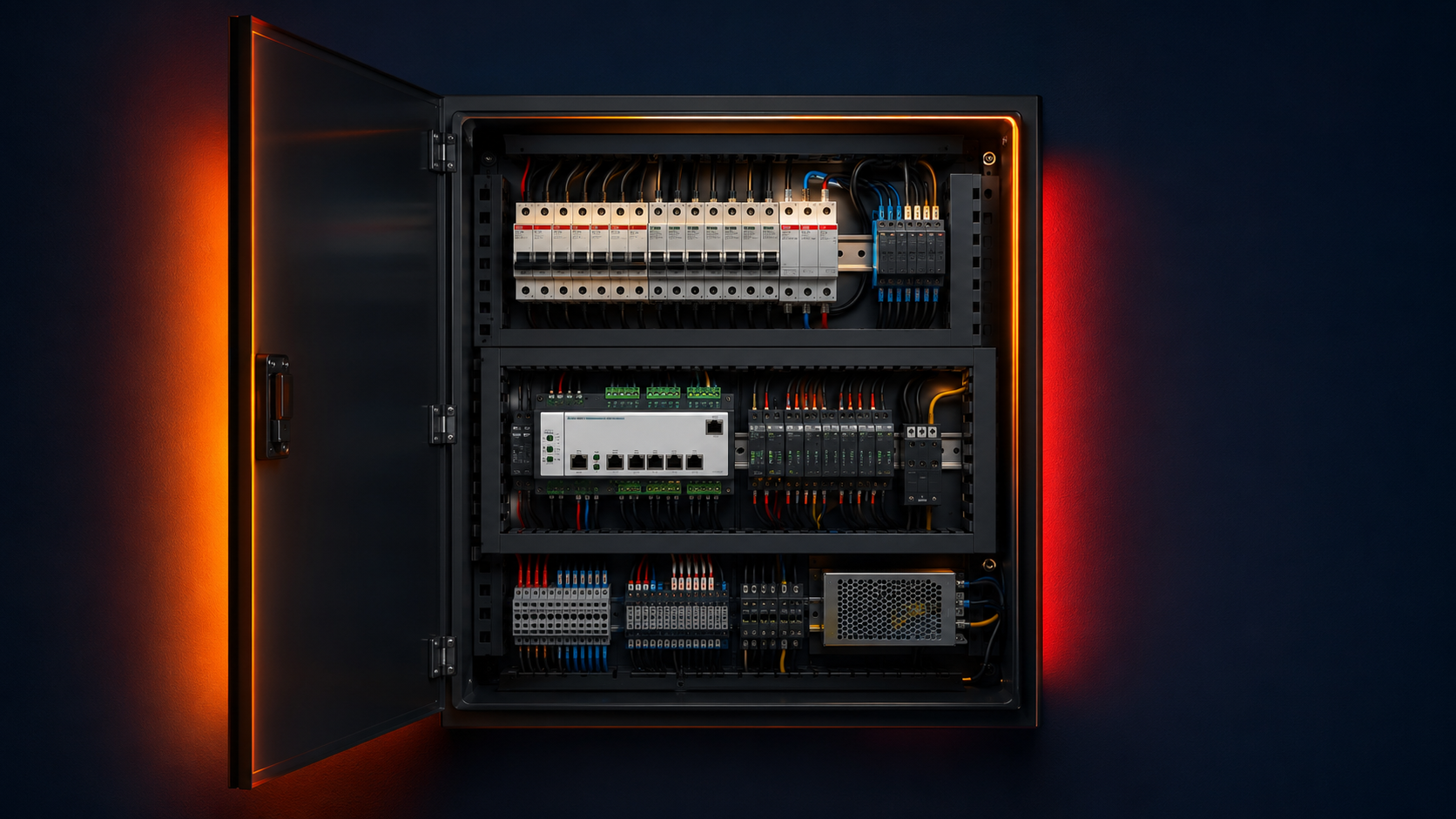

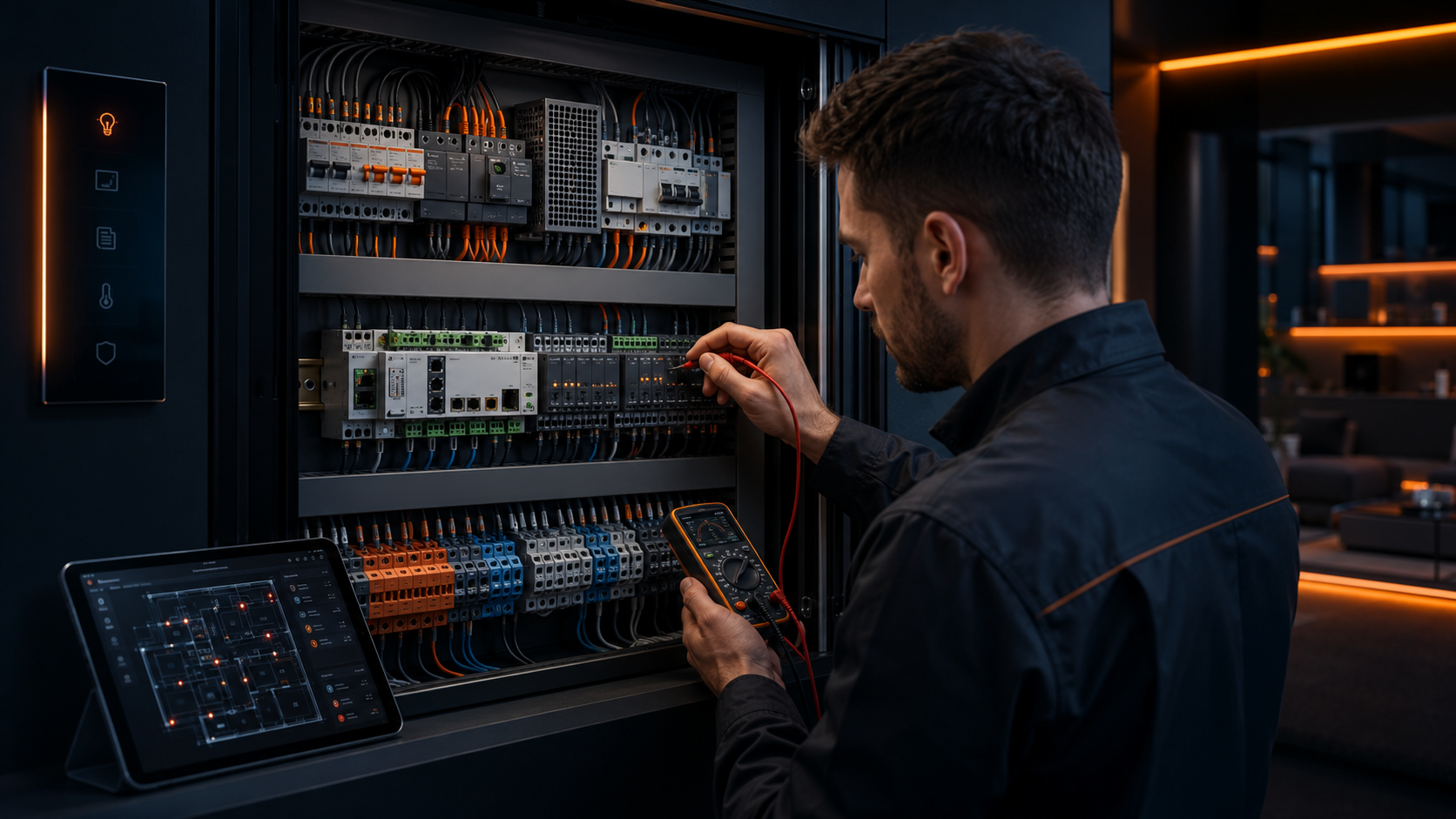

Щит должен быть удобным для обслуживания
Умный дом не заканчивается после запуска. Через несколько лет может потребоваться добавить новую группу, заменить блок питания, изменить сценарий или найти повреждённый кабель.
Если щит собран без запаса и документации, любое изменение превращается в проблему.
В нормальном щите должны быть:
- понятная маркировка;
- подписанные клеммы;
- запас свободного места;
- разделение оборудования;
- возможность отключить отдельный участок;
- схема подключения;
- список входов и выходов;
- резервные жилы и кабели там, где это возможно.
Собирать щит только так, чтобы он заработал сегодня, неправильно. Нужно думать о том, как его будут обслуживать завтра.
Одна ошибка в проектировании влияет на весь дом
В обычной электрике ошибка часто затрагивает одну линию или одно помещение.
В умном доме системы связаны между собой. Неправильно подобранный блок питания может вызвать перезагрузку нескольких модулей. Ошибка в шине RS-485 способна привести к пропаданию связи сразу с группой устройств. Неверная логика сценария может включить или выключить несколько нагрузок одновременно.
Поэтому умный дом требует комплексного подхода:
- Сначала определяются функции.
- Затем создаётся проект.
- Подбирается оборудование.
- Прокладываются кабели.
- Собирается и проверяется щит.
- Настраиваются модули.
- Создаются сценарии.
- Проводится тестирование.
Менять этот порядок опасно. Например, покупать оборудование до создания проекта часто приводит к лишним расходам или нехватке нужных модулей.
Где научиться проектировать и собирать такие системы
Электрику недостаточно просто знать, куда подключить фазу и ноль. Нужно понимать архитектуру системы, работу контроллера, подключение модулей и логику автоматизации.
На курсе AllVolt по Wiren Board мы разбираем весь путь создания системы:
- подбор оборудования;
- подключение модулей;
- настройку контроллера;
- управление освещением и шторами;
- создание сценариев;
- интеграцию со SprutHub;
- поиск ошибок и проверку работы.
Что важно запомнить
Умный дом нельзя воспринимать как обычную электрику с несколькими дополнительными реле.
Это единая система, в которой связаны питание, линии управления, программная логика, датчики и исполнительные устройства.
Качественный результат получается только тогда, когда электрика, проектирование и автоматизация продуманы вместе.
Именно поэтому работу над умным домом нужно начинать не с прокладки кабеля, а с понимания того, как должна работать вся система.
